جدار المرشح التناسقي النشط

نظرة عامة

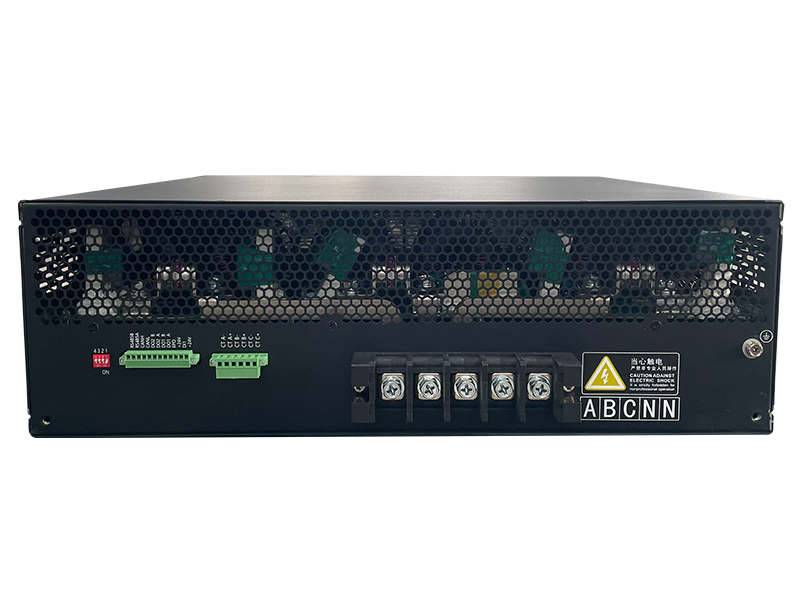

جدار تثبيت المرشح التوافقي النشيط ) مصممة خصيصا لجدار أحادي الوحدات مركب للتخفيف التوافقي الكهربائي. يعتمد المرشح التوافقي النشط المثبت على الجدار تصميمًا نموذجيًا متقدمًا. عادة، يتكون نظام المرشح التوافقي النشط من ما لا يزيد عن ست وحدات AHF وشاشة HMI 7 بوصات بشكل منفصل. ومع ذلك، يمكن لوحدة المرشح التوافقي النشطة المثبتة على الجدار أن تعمل بشكل مستقل كنظام ترشيح توافقي كامل مع شاشة 4.3 بوصة على الجانب الخلفي والتي تعمل بسهولة عندما يتم تثبيتها على الجدار.

لافايلت قوة توافقية نشطة 6.0. ) حلاً متقدماً لحل المشكلة التوافقية مع IGBT/SIC. لدينا مرشح الطاقة النشطة يعرض وظيفة أولوية قابلة للتحديد من الترشيح التوافقي، وتصحيح عامل الطاقة (تعويض الطاقة التفاعلية) وتنظيم اختلال التوازن ثلاثي المراحل.

مبدأ العمل

المرشح التوافقي النشط هو دائرة إلكترونية مكونة من أجهزة نشطة (مثل المضخمات والترانزستورات التشغيلية) ومكونات خاملة (مقاومات ومكثفات). وظيفتها الأساسية هي تضخيم أو تخفيف إشارات ترددات معينة بشكل انتقائي، وبالتالي تحقيق تصفية التردد لإشارة الإدخال. ويمكن تفصيل مبدئه على النحو التالي:

الأجهزة النشطة: عادة، المضخمات التشغيلية (Op-Amp) توفر تضخيم الإشارة، التخزين المؤقت، العزل، ومطابقة المعاوقة.

المكونات السلبية: تشكل المقاومات (R)، المكثفات (C)، أو المستحثات (L) شبكة انتقائية للتردد تحدد المرشح#39 ؛ خصائص تردد القطع واستجابته.

مدخل الإشارة: تمر إشارة الإدخال من خلال شبكة انتقائية للتردد تتكون من RC (أو RLC). وتنتج مكونات التردد المختلفة استجابات معاوقة مختلفة في الدائرة.

اختيار التردد: من خلال ضبط معلمات شبكة RC، يتم تحقيق مطابقة المعاوقة لإشارة التردد الهدف في حين قمع إشارات الترددات الأخرى.

التضخيم والتغذية الراجعة: يقوم المضخم التنفيذي بتضخيم إشارة التردد المحددة ويتحكم بدقة في خصائص الكسب والتصفية من خلال شبكة التغذية الراجعة السلبية (مثل طوبولوجيا التغذية الراجعة المتعددة أو بنية سالين كي). المخرجات المركبة: في إشارة الخرج النهائية، يتم الاحتفاظ بنطاق التردد المستهدف (على سبيل المثال، يحتفظ مرشح الترددات المنخفضة بترددات منخفضة، ويحتفظ مرشح الترددات العالية بترددات عالية)، ويتم تخفيف مكونات التردد الأخرى.

الميزات

1. تمنع التيارات التوافقية الناتجة عن الأحمال غير الخطية

2. أكثر من 97% معدل الترشيح التوافقي

3. حتى في أوقات التخفيف التوافقي الثاني والرابع والسادس حل مشكلة التوافقيات

4. إزالة التلقائي مخاوف الرنين النظام

5. طراز HMI مخصص لنوع مثبت على الحائط أو الرف

6. تقليل خسائر الخطوط والمحولات وتحسين السخونة الزائدة للمعدات وإطالة عمر المعدات

7. تردد تبديل 80 كيلو هرتز

8. ثلاث مراحل من اختلال التوازن

9. نوع مثبت على الحائط من أجل المشاريع غير الفضائية أو المشاريع الصغيرة

ما هو المرشح التوافقي النشط؟

في عام 1969، اقترح بي إم بيرد و جي إف مارس لأول مرة مفهوم فلتر الطاقة النشطة في ورقتهما. عن طريق حقن تيار توافقي ثالث في شبكة الطاقة، قللوا المحتوى التوافقي في التيار وحسنوا شكل الموجة الحالية. كانت هذه بداية المرشح التوافقي النشط.

في عام 1971، وصف H. ساساكي و T. Machida من اليابان المبادئ الأساسية للمرشح التوافقي النشط لأول مرة. من خلال توليد تيار معادل ذي حجم مساو واتجاه معاكس للتيار التوافقي للحمل، فإنها تعوض التيار التوافقي للحمل، وبالتالي تحقيق تنقية شبكة الطاقة.

في عام 1976، اقترح كل من L. Gyugyi و E.C. Strycula من شركة Westinghouse Electric في الولايات المتحدة الأمريكية مرشح طاقة نشط باستخدام التحكم في PWM. هذا أنشأ طوبولوجيا الدائرة الأساسية وطريقة التحكم في المرشح التوافقي النشط AHF، ووضع الأساس لتطوير المرشحات النشطة. مع انتشار تشغيل الأجهزة الإلكترونية في الوقت الحاضر#39 ؛ في شبكة الطاقة، أصبحت التوافقيات معروفة على نطاق واسع على أنها تلوث " و " إزعاج عام " لنظام الطاقة. فهي تقلل من جودة الجهد والتيار، مما يؤثر على تشغيل نظام الطاقة نفسه، وتشكل تهديدًا للمستخدمين وأنظمة الاتصالات المحيطة بها.

لافيلت#39 ؛ تستخدم ترددات التردد العالي (s AHF) تكنولوجيا إلكترونيات الطاقة والخوارزميات الذكية للقضاء على التشويه التوافقي في أنظمة الطاقة. فهي تضخ بسرعة تيار معادل لتحييد التوافقيات غير المرغوب فيها، والحفاظ على طاقة نظيفة ومستقرة. في مراكز البيانات، والمصانع، والمباني التجارية الراقية مع أنظمة كهربائية معقدة، وتلعب التردد العالي AHF دورا حيويا في حماية المعدات الحساسة، وتحسين كفاءة الطاقة، وتجنب وقت التعطل المكلف.

لماذا إخترتِ المرشّح التوافقي النشط؟

تقوم المرشحات التوافقية النشطة بتحييد التوافقيات الضارة بشكل فعال عن طريق حقن تيارات تعويضية، مما يضمن إمدادات طاقة أكثر نظافة واستقرارا. كما أنها تحمي المعدات الإلكترونية الحساسة، وتحسين كفاءة الطاقة، والتقليل من خطر فترات التعطل المكلفة.

نظرًا لأدائها المتفوق، تستخدم المرشحات المتوافقة النشطة (AHFs) على نطاق واسع في الصناعات والمنشآت المختلفة حيث تكون جودة الطاقة ذات أهمية بالغة. هذه هي التطبيقات:

مراكز البيانات: تضمن التشغيل دون انقطاع لخزانات الخوادم وتحمي جميع المعدات من التوافقيات.

مصانع التصنيع: تضمن أداء واستقرار الآلات الكهربائية ومعدات التشغيل الآلي في مصانع التصنيع.

المباني التجارية: تحسين جودة الطاقة للنظم الكهربائية وتعزيز أداء معدات الطاقة الأخرى داخل المبنى.

مرافق الرعاية الصحية: تضمن التشغيل السليم للمعدات الطبية.

نظم الطاقة المتجددة: تتناول التوافقيات الناتجة عن الأحمال مثل المحولات والتوربينات.

محطات شحن المركبات الكهربائية: تحافظ على جودة الطاقة أثناء شحن المركبات الكهربائية.

باختصار، المرشحات النشطة يمكن أن تقلل من التوافقيات في نهاية الحمل، والحد من نفايات الطاقة، وحماية سلامة المعدات وتمديد فترة خدمة المعدات.

جهات التصنيع المعروفة للمرشح التناسقي النشط

• آي بي بي

• شنايدر للكهرباء

• إيتون

• سيمنز

• دانفوس

• قوة ميروس

• Comsys

• الدائرة الكهربائية


• لافايلت


المعلمات الفنية

مواصفات المرشح التناغمي النشط
